摘要：皱纹粉末涂料是美术型粉末涂料的一种类型，能给涂料以美观、多彩的外观，起到较好的装饰作用。

以聚酯树脂、环氧树脂、特种促进剂、纹理剂、固化促等为原料，通过对聚酯树脂酸值的优选在70～75mgKOH/g ；

环氧树脂的环氧值优选在0.12～0.13 ；聚酯树脂与环氧树脂用量比例在1:1 ；特种促进剂与纹理剂添加比例占总百分之0.4%～0.6%，且比例为1:1 ；

固化促进剂用量为0.2% ；能够得到整体物理机械性能优，外观花纹清晰凹凸立体感强的皱纹粉末涂料。

粉末涂料是由合成树脂、固化剂或增塑剂、颜料、填料和其它助剂所组成，每种原料的选择对涂料的性能及涂膜都有很大的影响。助剂的主要作用是用来改进性能缺陷，也是生产、使用过程中的辅助物质。

粉末涂料作为装饰性材料广泛运用在工件表面，皱纹粉末涂料是美术型粉末涂料的一种类型，是一种固化后涂层表面能出现有规律的凹凸花纹的美术型粉末涂料。

因其具有很强的装饰性且环保便利，已经广泛应用于缝纫机、复印机、电控柜、小型电机等外壳的涂装。

但是，对于一些工业缝纫机等特种压铸件涂装的粉末涂料与以往皱纹粉末涂料相比，无论其外观还是性能都有更高的要求。

因此仅采用现有配方难以制备出满足使用要求的皱纹粉末涂料。本研究针对工业缝纫机等特种压铸件的使用要求、特性，从粉末涂料配方设计上讨论该产品的制备原理及方法并对其进行优化。

论文主要是要研制出采用特种功能的聚酯树脂/ 环氧树脂、颜填料及助剂制成的皱纹粉末涂料。

通过实验探究反应中聚酯树脂的酸值、环氧树脂的环氧值、聚酯树脂与环氧树脂的不同比例、特种促进剂与纹理剂添加比例、固化促进剂用量来获得整体物理性能优异，外观花纹清晰美观的环保型皱纹粉末涂料。

1、实验材料及仪器

1.1 实验材料

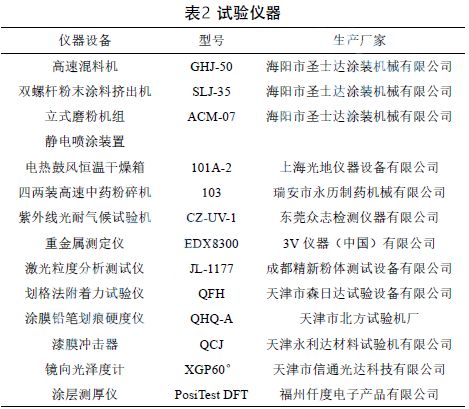

1.2 实验仪器

2、结果与分析

2.1 聚酯树脂的选择

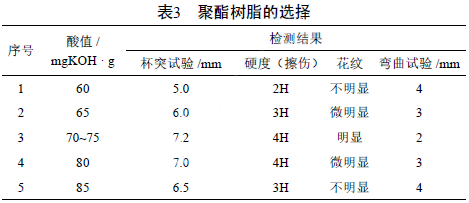

聚酯树脂提供涂料的光泽、柔韧性，羟值的大小关系到与环氧树脂的反应性，本论文经过经验和资料收集，确定如下试验方案，结果见表3。

从表3可以看出，随着酸值的增加，杯突性能、硬度、弯曲性能都有变化，皱纹先变好再又变差，表中3 号数据结果符合要求。

2.2 环氧树脂的选择

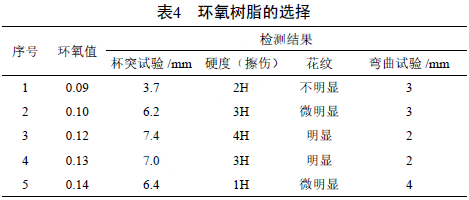

环氧树脂提供涂料的附着力，环氧值的大小有关系到与聚酯树脂的反应性，本论文经过经验和资料收集，确定如下试验方案，结果见表4。

从表4中可以看出，随着环氧值的增加，杯突性能、硬度、弯曲性能都有变化，皱纹先变好再变差，表中3号数据结果符合要求。

2.3 聚酯树脂与环氧树脂的比例

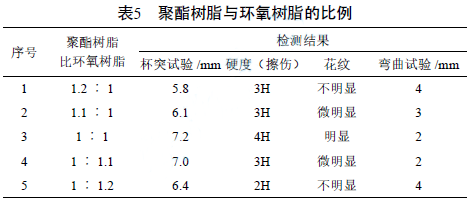

聚酯树脂和环氧树脂经过反应，提供完整的涂层，只有二者比例符合要求，才能提供涂料的附着力、光泽、柔韧性和硬度，本论文经过经验和资料收集，确定如下试验方案，结果见表5：

从表5可以看出，随着环氧树脂量的增加，杯突性能、硬度、弯曲性能都有变化，皱纹先变好再变差，从表中数据3号结果符合要求。

2.4 特种促进剂与纹理剂的配比

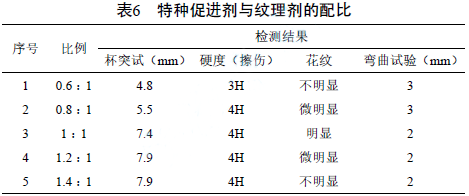

经过资料查取，特种促进剂和特效纹理剂具有协同效应，使皱纹涂料纹理均匀，花纹立体感强，金属表面装饰效果好。确定如下试验方案，结果见表6：

从上表6可以看出，特种促进剂用量多，固化太快，皱纹不明显，纹理剂用量多，花纹不明显，所以3 号结果符合要求。

2.5 固化促进剂用量的选择

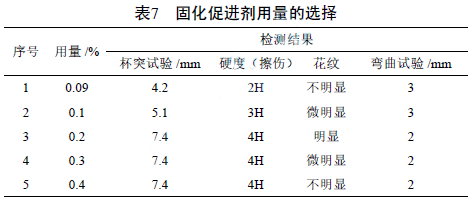

选用固化促进剂提高皱纹涂料固化度，减少固化时间，具有明显节能效果并能较大提高机械性能。确定如下试验方案，结果见表7：

从表7可以看出，特种促进剂用量多，反应太快，花纹不明显；太少，反应太慢，皱纹不明显，所以表中3号结果符合要求。

2.6 结果验证

根据以上的实验结果，配方中选择聚酯树脂的酸值选择70～75mgKOH/g ；

环氧树脂的环氧值选择在0.12～0.13 ；

聚酯树脂与环氧树脂的比例在1:1；

特种促进剂与纹理剂添加比例占总百分之0.4%～0.6%，且比例为1:1；

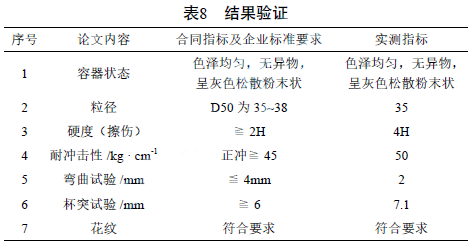

固化促进剂用量为0.2%作为实验条件，结果见表8：

上述实验结果满足技术要求。

3、结论


从上述实验可知，反应中聚酯树脂的酸值选择70～75mgKOH/g ；

环氧树脂的环氧值选择在0.12～0.13 ；

聚酯树脂与环氧树脂的比例在1:1；

特种促进剂与纹理剂添加比例占总百分之0.4%～0.6%，且比例为1:1；

固化促进剂用量为0.2%，能够得到整体性能优、外观花纹清晰凹凸立体感强的皱纹粉末涂料。

本文转载自： 浙江师范大学行知学院

声明：本文内容仅做分享，不代表工业涂料及粉末涂料涂装展观点或立场。所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权后立即删除内容！

- END -

关于ICPC EXPO展会

ICPC EXPO 2023将于2023年6月14-16日继续在广州保利世贸博览馆举行。由广东省涂料行业协会、广东智展展览有限公司、中涂联合国际会展（广州）有限公司等机构共同主办，并与深圳市涂料技术学会、佛山市涂料行业协会、佛山市顺德区涂料商会深度合作。同时紧贴行业发展趋势和政策动向，同期举办2023汽车表面工程技术研讨会、亚太粉末涂料与涂装应用高峰论坛、湾区工业涂料高质量发展与应用论坛等一系列论坛活动，打造成为行业一年一度的交流盛会！
