摘要：针对不同影响因素对钛白粉分散性能进行了研究，实验表明钛白粉的粒度增加对分散性能有害，粒度越小，分散性能越好；
钛含量越高，分散性越好；弱酸条件下钛白粉的分散性较好，强酸、强碱都会影响钛白粉的分散性；分散剂加量越多，分散性能越好。
前 言
钛白粉主要用于造纸、油墨、塑料、涂料等行业，在使用过程中对钛白粉的性能要求较为严格，尤其是钛白粉的分散性能，各应用体系对其格外关注。
若钛白粉的分散性能较差，不能完全体现出钛白粉的高白度、高遮盖等性能，在涂料中会影响整体分散效果，严重甚至会导致涂料含有颗粒、产生沉淀等。
通过各种控制手段，提高钛白粉的分散性，既有利于钛白粉生产厂家，亦有利于下游行业进行质量控制。
目前，国内外对于钛白粉分散性能的研究较少，大都停留在实验室阶段，对生产的导向作用极少，而且对于分散机理的研究少之又少，对其分散好坏没有进行系统论述，其影响效果一直没有明确定论。
本文针对钛白粉在水性体系中的分散效果及影响因素进行系统实验，为产品的生产及应用提供科学依据。
01 实验材料与方法
1.1 实验材料
本实验材料主要为钛白粉，根据不同的影响因素选取相应性质的钛白粉原料，所用水为去离子水，pH值调整剂选用0.1 mol/L的硫酸和氢氧化钠溶液。涉及到的分散剂选用分析纯，并用去离子水配制成0.1mol/L。其他设备还有pH值计、荧光光谱分析仪、粒度分布仪、黏度计等。(1)取适量钛白粉分成5份，在气流粉碎机上粉碎不同的时间，让其粒度产生差异，然后将这5份钛白粉分别配制成700 g/L的溶液，充分分散后测量黏度并记录。(2)取8份钛含量不同的钛白粉，分别检测其产品的组分，然后将这8份钛白粉分别配制成700 g/L的溶液，充分分散后测量黏度并记录。(3)取10份去离子水，分别用硫酸溶液和氢氧化钠溶液调制成pH值＝2、3、4……11的溶液，保持其总体积相同，然后分别加入相同质量的钛白粉配制成700g/L的溶液，充分分散后测量黏度并记录。(4)取9份相同的钛白粉配制成浓度为700 g/L的钛白粉溶液，分别加入硅酸钠分散剂，加量分别为0.05%、0.10%、0.15%、0.20%、0.25%、0.30%、0.35%、0.40%，并做一个空白对照，充分分散后测量黏度并记录。

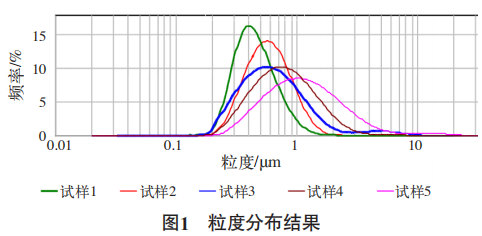

02将钛白粉进行气流粉碎后其粒度随着粉碎时间的延长而降低，对产品进行粒度分布的测试，结果见图1。

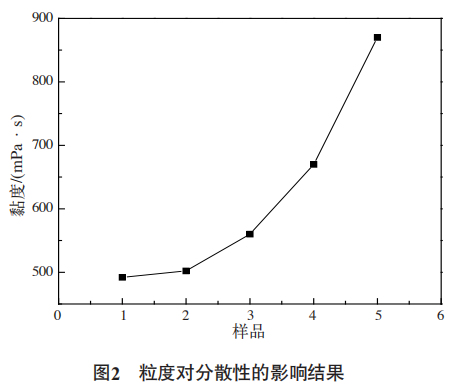

对上述5份钛白粉配制成相同浓度的溶液后测量结果见图2。
从图1中看出，样品1到样品5的粒度分布逐渐变宽，并且峰值粒度也逐渐变大，因此，样品1到样品5的平均粒度逐渐变大。从图2中可以看出，钛白粉的黏度与产品粒度呈正相关的关系，即产品的粒度越大，黏度越大，分散性越差。样品1与样品2的黏度相差较小，从样品3之后产品黏度增加幅度较快，这就说明，在粒度较小的情况下产品的分散性差异较小，随着产品粒度的增加，分散性的差异逐渐显现出来，并呈指数型增加。钛白粉中含量最多的物质是二氧化钛，最高含量可达99%，通常情况下颜料级钛白粉的二氧化钛含量在85%～95%。二氧化钛含量是钛白粉主要的指标之一，含钛量越高，钛白粉的白度性能越好，但相应成本就越高，不同的应用体系含钛量也有不同的要求。将不同含钛量的钛白粉进行检测后配制成相同浓度的溶液，充分分散后测量黏度，其结果见图3。

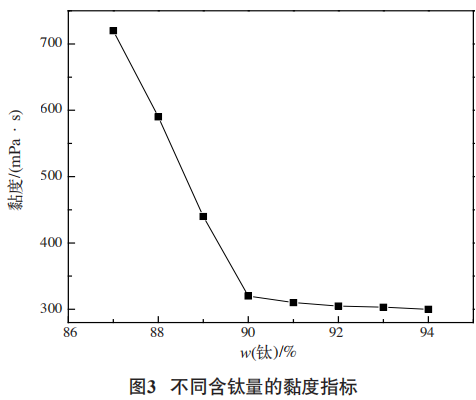

从图3中可以看出，随着钛含量的升高，产品的黏度出现下降趋势，即钛白粉中二氧化钛含量越高，产品的分散性越好。当产品中钛含量在90%以下时，产品黏度的变化较大，而当钛含量增加到90%以上时变化幅度较小。因此，高二氧化钛含量虽然在一定程度上有提高产品分散性的好处，但是当钛含量升高到90%以上时其提升效果不太明显。在钛白粉的应用中，经常将钛白粉置于不同pH值下进行分散，如在造纸过程中会将钛白粉分散于碱性环境中，而在乳胶漆体系中也有将钛白粉分散于弱酸性的环境。将相同的钛白粉置于不同的pH值中，在水性体系的相同浓度下测量黏度，得到的结果见图4。

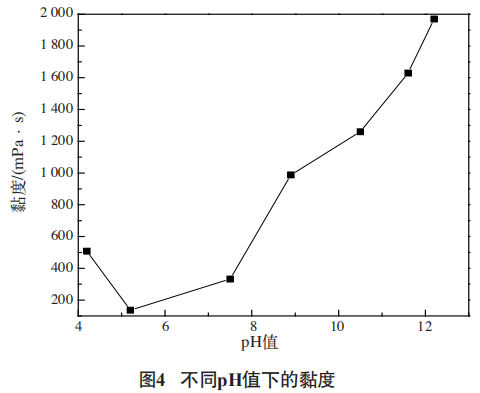

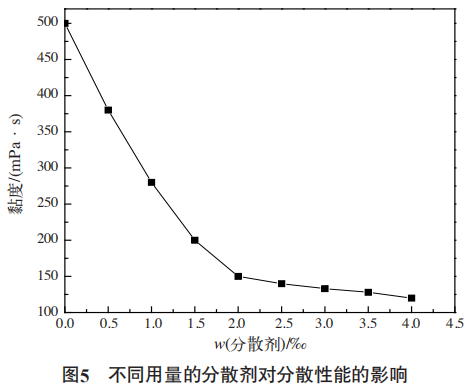

从图4中可以看出，在相同的浓度下pH值与钛白粉的黏度呈“U”型关系，即在强酸和强碱环境下钛白粉的分散性极差，在碱度适中时钛白粉的分散性较好。该钛白粉在pH值＝5.2时表现出极好的分散效果，随着pH值的升高，黏度增加极快，当pH值增加到12时，黏度接近1 900 mPa · s。在强酸性环境下，钛白粉的分散性要比强碱性环境好，当pH值＝4.2时黏度仅为508 mPa · s。因此，钛白粉在酸性条件下要比碱性环境分散性好，尤其是在弱酸性环境下分散性最好。分散剂是提高分散性能的重要手段，在钛白粉行业中常用的分散剂有六偏磷酸钠、硅酸钠等，可根据不同的场合选择使用。图5是用硅酸钠作为分散剂研究对分散性能的影响。从图5中可以看出，分散剂的加入能有效降低钛白粉的黏度，提高分散性能，尤其是分散剂加量在0.2%以内时能迅速降低黏度，当分散剂加量继续增加时，黏度降低的幅度下降，效果不太明显。这主要是由于0.2%左右的分散剂足以分散700 g/L的钛白粉，再进一步增加分散剂不会对分散效果进一步提升。
03(1)钛白粉的分散过程就是大块颗粒变成小块颗粒的过程，当钛白粉的颗粒足够小时，就是分散性能较好的时刻。钛白粉的颗粒较大，其分散需要一定的外力才能将大颗粒变成小颗粒，这些外力包括外加动力、溶解力、分子氢键等。而这些外力与颗粒的大小成正比，颗粒越大，需要的外力越大，在相同的情况下大颗粒的分散性能就越差。(2)钛白粉中钛含量是重要的指标之一，钛元素可表现出较多的性能，其中之一是亲水性。钛元素表面有较多的不饱和键，可与水分子形成较多的氢键，生成钛元素的水合物。这种物质的存在能使钛白粉与水的亲和力加强，从而增加钛白粉的分散性。(3)当钛白粉体系中pH值改变，其实就是改变了体系的电位值，而钛白粉本身具有一定的Zeta电位，当溶液中电位与钛白粉本身的Zeta电位相符合时钛白粉的分散性能就加强，这是电子相互排斥的结果。当两电位相同时产生较大的斥力，使得水分子与钛白粉分子相互排斥，两者有远离的趋势，从而加大了两者的间距，实现在混合体系中的分散。(4)分散剂的加入可以改变溶液中各集合体的电性，如阴离子分散剂，可以使得溶液中分子表面荷负电，从而实现在斥力作用下分散；而当分散剂添加量过多时，荷负电的物质反而会产生团聚，使得颗粒变大，分散效果不明显。
04对钛白粉分散性能的研究旨在强化钛白粉的生产，其对生产的指导作用有如下几方面。(1)钛白粉的粒度是影响分散性能的重要参数，在生产时要尽量降低钛白粉的粒度，主要做法是控制钛白粉生产时的水解粒径、加强钛白粉粗品的砂磨强度、增加钛白粉气流粉碎时的蒸汽强度等。尤其是气流粉碎的强度，它是钛白粉的最后一道粉碎工序，粉碎效果的好坏直接关系到产品的质量。(2)钛含量的提高会增加钛白粉的成本，也能加强产品的分散性能，在这两个方面中需要寻找平衡点，一般颜料有钛白粉的钛含量可控制在90%～94%，过多或过少都会对产品的质量和成本带来负面影响。(3)pH值在生产中也是重要的控制指标，尤其是在钛白粉包膜过程中，其最终的包膜pH值即为产品的pH值。通过对分散性能影响因素的研究可知，在弱酸性的环境下能得到较好的分散效果，因此在包膜过程中最好选用弱酸性的包膜终点作为产品的结束点。(4)分散剂是钛白粉重要的生产原料，尤其是在砂磨过程中，控制好加量是改善分散性能的重要手段，随着产品浓度的增加可适当增加分散剂的加量，从而保证产品处在良好的分散环境下。另外，在产品应用时分散剂的添加也是必须的，但是要保证分散剂的添加适量。
|
